產品中心
小型化雙層屏蔽設計
用于各類惡劣環境下的設備振動測試
與66系列信號調理模塊組合，可獲得0~5VDC，和4~20mA工業控制信號模式
| 型號 | 無鎧甲 | 12120 | 14120 | 11117 | -- | 12117 | -- | 14119 | 14226 | -- | 14222 |
| 帶鎧甲 | -- | -- | -- | 11118 | -- | 12118 | -- | -- | 14228 | -- | |

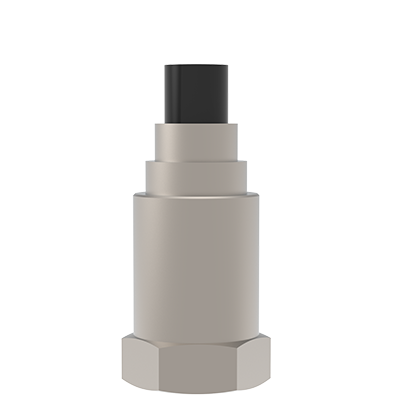

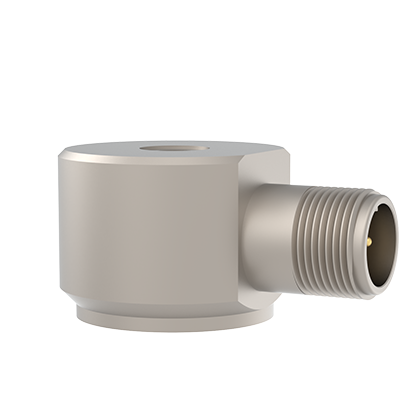

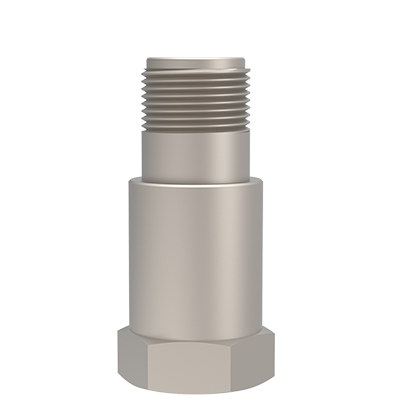

| 特征描述 | 頂端雙芯接嘴C-5015 | TPV雙芯連體電纜 | PU雙芯連體電纜 | 高溫連體電纜 | 側端雙芯接嘴C-5015 | ||||||
| 外形尺寸mm（六角x高/長x寬x高） | 15.3x45 | 20x47 | 15.3x45 | 15.3x45 | 15.3x45 | 15.3x45 | 20x69 | 33.5x25x25 | 33.5x25x25 | 34.7x25 | |
| 靈敏度（mV/g） | 20 | 100 | 10 | 10 | 20 | 20 | 100 | 100 | 100 | 100 | |
| 測量范圍（g peak） | ±250 | ±50 | ±500 | ±500 | ±250 | ±250 | ±50 | ±50 | ±50 | ±50 | |
| 幅值線性 | ≤±1% | ||||||||||
| 寬頻帶分辨率（g rms） | 0.00025 | 0.00005 | 0.0005 | 0.0005 | 0.00025 | 0.00025 | 0.00005 | 0.00005 | 0.00005 | 0.00002 | |
| 頻率范圍 | ±5%（Hz~kHz） | 1~8 | 1~8 | 1~9 | 1~9 | 1~8 | 1~8 | 1~8 | 1~7 | 1~7 | 1~6 |
| ±10%（Hz~kHz） | 0.5~11 | 0.5~10 | 0.5~11 | 0.5~11 | 0.5~10 | 0.5~10 | 0.5~10 | 0.5~8 | 0.5~8 | 0.5~7 | |
| 安裝諧振頻率（kHz） | ≥39 | ≥25 | ≥42 | ≥42 | ≥39 | ≥39 | ≥25 | ≥28 | ≥28 | ≥22 | |
| 橫向靈敏度 | ≤5% | ||||||||||
| 供電電源（VDC） | 18~30 | ||||||||||
| 供電電流（mA） | 2~20 | ||||||||||
| 輸出阻抗（Ω） | ≤100 | ||||||||||
| 直流偏置電壓（V） | 8~12 | ||||||||||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 60 | 12 | 120 | 120 | 60 | 60 | 12 | 12 | 12 | 12 |
| 100Hz | 20 | 4 | 40 | 40 | 20 | 20 | 4 | 4 | 4 | 4 | |
| 1000Hz | 15 | 3 | 50 | 50 | 15 | 15 | 3 | 3 | 3 | 3 | |
| 安裝絕緣電阻 | ≥1x108 | ||||||||||
| 最大承受加速度值（g peak） | 2000 | 400 | 3000 | 3000 | 2000 | 2000 | 400 | 400 | 400 | 400 | |
| 最大承受沖擊值（g peak） | 5000 | 1000 | 6000 | 6000 | 5000 | 5000 | 1000 | 1000 | 1000 | 1000 | |
| 工作溫度（℃） | -50~125 | ||||||||||
| 密封形式 | 激光焊接 | ||||||||||
| 敏感材料 | 壓電陶瓷/剪切 | ||||||||||
| 外殼材料 | 不銹鋼 | ||||||||||

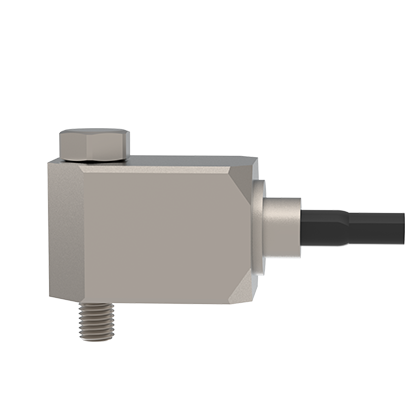

| 安裝方式 | M5內螺紋螺孔 | 通孔M6螺栓安裝 | |||||||||
| 重量（克） | 28 | 62 | 28 | 30 | 28 | 30 | 60 | 85 | 85 | 130 | |
| 傳感器輸出形式 | 連體電纜+BNC（500xx12）；雙芯C-5015（520xx00/559xx00） | ||||||||||
| 常用電纜選項 (電纜描述/型號) | *電纜兩端接頭 MIL-5015(直頭) - 空；10米Φ5mm 高溫雙絞電纜（紅色）（5201900-10米）；5米/10米PU雙絞電纜（黑色）（5591800-5米/10米） *電纜兩端接頭 MIL-5015(直角彎頭) -空：3米Φ5mm 高溫雙絞電纜（紅色）+鎧甲（5591900-3米+鎧甲）；3米PU雙絞電纜（黑色）+鎧甲（5591800-3米+鎧甲）；5米/10米PU雙絞電纜（黑色）（5591800-5米/10米） | ||||||||||
| 標準附件 | ①M(fèi)5-M6安裝螺釘（M5安裝內螺孔），M6安裝螺栓（通孔安裝）；②標配：連體1米TPV（或PU）雙絞屏蔽電纜，連體1米高溫雙絞屏蔽電纜， 注：非連體電纜傳感器，連接電纜需另外訂購；③出廠校驗報告 | ||||||||||
