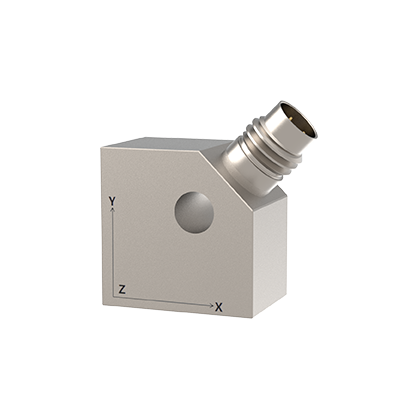

通用機械結構，大中型設備振動測試
螺栓安裝，可隨意調整測量軸向，振動臺振動試驗和控制
| 型號 | 普通 | 11502 | 12502 | 13502 | 14502 | 15502 | 16502 | 17502 |
| 高端 | J11502 | J12502 | J13502 | J14502 | J15502 | J16502 | J17502 | |
| 特征描述 | 不銹鋼殼體；通孔安裝；四芯接嘴輸出；其中多種選項；防水連體電纜；低頻擴展 | |||||||
| 外形尺寸 mm（長x寬x高） | 16x16x11 | 17x17x11.5 | 17x17x11.5 | 18x18x12.5 | 22x22x14.5 | 28x28x16.5 | 39x39x20 | |
| 靈敏度（mV/g） | 10 | 20 | 50 | 100 | 200 | 500 | 1000 | |
| 測量范圍（g peak） | ±500 | ±250 | ±100 | ±50 | ±25 | ±10 | ±5 | |
| 幅值線性 | ≤±1% | |||||||
| 寬頻帶分辨率（g rms） | 0.0005 | 0.00025 | 0.0001 | 0.00005 | 0.00002 | 0.00001 | 0.000005 | |
| 頻率范圍 | ±5%(Hz~kHz) | 1~13 | 1~11 | 1~10 | 1~8 | 1~5 | 1~3 | 0.1-2 |
| ±10% (Hz~kHz) | 0.5~14 | 0.5~12 | 0.5~11 | 0.5~10 | 0.5~6 | 0.5~5 | 0.07-3 | |
| 安裝諧振頻率（kHz） | ≥37 | ≥30 | ≥30 | ≥30 | ≥30 | ≥15 | ≥13 | |
| 橫向靈敏度 % | ≤5 | |||||||
| 供電電源（VDC） | 18~30 | |||||||
| 供電電流（mA） | 2~20 | |||||||
| 輸出阻抗（Ω） | ≤100 | |||||||
| 直流偏置電壓（V） | 8~12 | |||||||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 120 | 60 | 24 | 12 | 6 | 2.4 | 1.2 |
| 100Hz | 40 | 20 | 8 | 4 | 2 | 0.8 | 0.4 | |
| 1000Hz | 30 | 15 | 6 | 3 | 1.5 | 0.6 | 0.3 | |
| 安裝絕緣電阻 | —— | |||||||
| 最大承受加速度值（g peak） | 400 | 2000 | 800 | 400 | 200 | 80 | 40 | |
| 最大承受沖擊值（g peak） | 1000 | 5000 | 2000 | 1000 | 500 | 200 | 100 | |
| 工作溫度（℃） | -50~125 | |||||||
| 密封形式 | 激光焊接 | |||||||
| 敏感材料 | 普通/高端 壓電陶瓷/剪切 | |||||||
| 外殼材料 | 不銹鋼 | |||||||
| 安裝方式_內螺紋螺孔 | M4通孔 | M5通孔 | ||||||
| 重量（克） | 16.6 | 18.7 | 19.8 | 27 | 39 | 100 | 254 | |
| 傳感器輸出形式 | 1/4"-28 四芯接嘴 | |||||||
| 電纜兩端接頭形式 | 1/4"-28四芯接頭—3xBNC（516xx17）；1/4"-28四芯接頭—1/4"-28四芯接嘴（516xx15） | |||||||
| 電纜選項 (電纜描述/型號) | * 電纜兩端接頭1/4"-28四芯接頭—3xBNC：Φ3 PVC四芯電纜（5161417）；Φ3 TPV電纜（5163417）；Φ3 四氟高溫電纜（5161517） * 電纜兩端接頭1/4"-28四芯接頭—1/4"-28四芯接嘴：Φ3 PVC四芯電纜（5161415）；Φ3mm TPV電纜（5163415）；Φ3 四氟高溫電纜（5161515） | |||||||
| 標準附件 | ①M5/M3安裝螺栓；②標配1米PVC四芯電纜；③出廠檢驗報告 | |||||||
| 其他選項 | * 型號+“E”：選配輸出1/4-28四芯接嘴為粗針形式,可與PCB 1/4-28四芯電纜接頭互換 * 型號+“F”：選配防水連體電纜（IP68）（注：頻率響應的高頻截止頻率因連體電纜會發(fā)生變化，具體高頻截止頻率將以傳感器校驗報告為準） * 型號+“L“：低頻擴展，5% -- 0.5 Hz | |||||||
