常規振動試驗和控制
重量輕，采用鈦合金殼體
| 型號 | 普通型 | 10140/10240 | 11140/11240 | 12140/12240 | 13140/13240 | 14140/14240 | 15140/15240 | 16140/16240 | 17140/17240 | 18140/18240 |
| 高端型 | J10130/J10230 | J11130/J11230 | J12130/J12230 | J13130/J13230 | J14130/J14230 | J15130/J15230 | J16130/J16230 | J17130/J17230 | J18130/J18230 | |
| 特征描述 | 鈦合金/不銹鋼；多種輸出形式：頂端/側端；其他選項：低頻擴展，防水連體電纜 | |||||||||
| 外形尺寸mm（六角xH） | 9.5x18（M5頂端）/9.5x11（5-44側端） | 11x19（M5頂端）/11x15（M5側端） | 13x21(M5頂端) 13x16(M5側端) | 16x26(M5頂端) 16x21(M5側端) | 19x35(M5頂端) 19x28(M5側端) | 34x43(M5頂端) 34x37(M5側端) | ||||
| 靈敏度（mV/g） | 5 | 10 | 20 | 50 | 100 | 200 | 500 | 1000 | 5000 | |
| 測量范圍（g peak） | ±1000 | ±500 | ±250 | ±100 | ±50 | ±25 | ±10 | ±5 | ±1 | |
| 幅值線性 | ≤±1% | |||||||||
| 寬頻帶分辨率（g rms） | 0.001 | 0.0005 | 0.00025 | 0.0001 | 0.00005 | 0.000025 | 0.00001 | 0.000005 | 0.000001 | |
| 頻率范圍 | ±5%(Hz~kHz) | 1~10 | 1~10 | 1~6 | 1~5 | 0.1~2.5 | 0.1~1 | |||
| ±10%(Hz~kHz) | 0.5~12 | 0.5~11 | 0.5~8 | 0.5~7 | 0.06~4 | 0.06~1.2 | ||||
| ±3dB(Hz~kHz) | —— | —— | —— | —— | —— | —— | —— | —— | —— | |
| 安裝諧振頻率（kHz） | ≥65 | ≥65 | ≥65 | ≥44 | ≥36 | ≥26 | ≥17 | ≥13 | ≥5 | |
| 橫向靈敏度 | ≤5% | |||||||||
| 供電電源（VDC） | 18~30 | |||||||||
| 供電電流（mA） | 2~20 | |||||||||
| 輸出阻抗（Ω） | ≤100 | |||||||||
| 直流偏置電壓（V） | 8~12 | |||||||||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 240 | 120 | 60 | 24 | 12 | 6 | 2.4 | 1.2 | 0.24 |
| 100Hz | 80 | 40 | 20 | 8 | 4 | 2 | 0.8 | 0.4 | 0.08 | |
| 1000Hz | 60 | 30 | 15 | 6 | 3 | 1.5 | 0.6 | 0.3 | 0.06 | |
| 安裝絕緣電阻 | —— | —— | —— | —— | —— | —— | —— | ≥1x108 | ≥1x108 | |
| 最大承受加速度值（g peak） | 4000 | 3000 | 2000 | 800 | 400 | 200 | 80 | 40 | 8 | |
| 最大承受沖擊值（g peak） | 8000 | 8000 | 5000 | 2000 | 1000 | 500 | 200 | 100 | 20 | |
| 工作溫度（℃） | -50~125 | |||||||||
| 密封形式 | 激光焊接 | |||||||||
| 敏感材料 | 普通/高端 壓電陶瓷/剪切 | |||||||||
| 外殼材料 | 鈦合金 | 普通：不銹鋼 高端：鈦合金 | 不銹鋼 | |||||||
| 安裝方式_內螺紋螺孔 | M3-M5 | M5 | ||||||||
| 重量（克） | 3.5 | 3.5 | 3.8 | 6.2 | 6.3 | 10.5 | 23 | 不銹鋼：68 鈦合金：45 | 365 | |

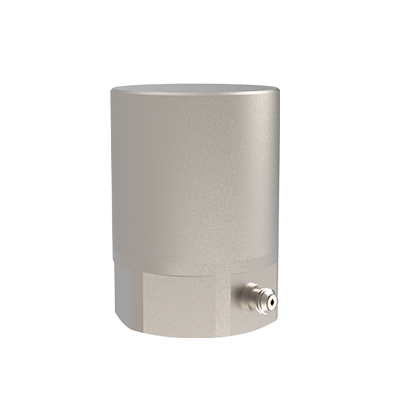

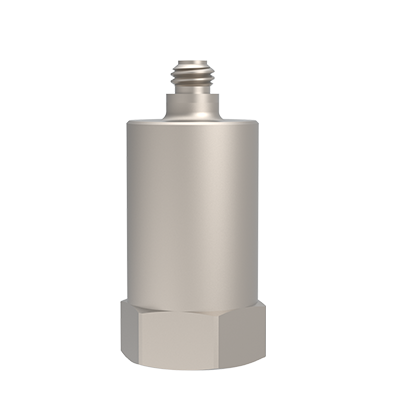

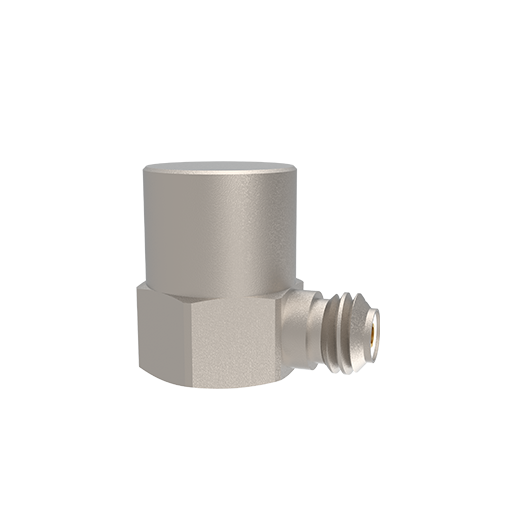

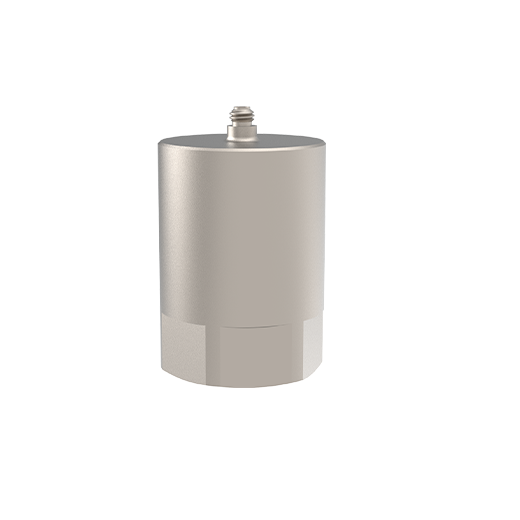

| 傳感器輸出形式 | 1x140/J1x130 M5頂端輸出 1x240/J1x230 5-44側端輸出 | 1x140/J1x130 M5頂端輸出 1x240/J1x230 M5側端輸出 | ||||||||
| 電纜兩端接頭形式 | M5—BNC（511xx12）；5-44—BNC（534xx12） | |||||||||
| 常用電纜選項 電纜描述（型號) | * 電纜兩端接頭：5-44—BNC：Φ1.6mm TPV電纜（5344912）；Φ1.6mm 四氟高溫電纜（5342112） * 電纜兩端接頭：M5—BNC：Φ3mm PVC電纜（5114312）；Φ3mm TPV電纜（5112312）；Φ2mm四氟高溫電纜（5111212） | |||||||||
| 標準附件 | ①M3-M5/M5安裝螺釘；②標配1米PVC同軸電纜；③出廠檢驗報告 | |||||||||
| 其他選項 | * 型號+“E“：選配輸出接嘴為英制10-32螺紋 * 型號+“L“：低頻擴展，5%-0.5 Hz (僅對15xxx/J15xxx和16xxx/J16xxx) * 型號+“F”：選配5米/10米防水電纜（IP68）（注：頻率響應的高頻截止頻率因連體電纜會發生變化，具體高頻截止頻率將以傳感器檢驗報告為準） 選配防水連體電纜，原六角尺寸9.5mm調整至11mm；5-44側端輸出系列無法選配防水連體電纜 | |||||||||
